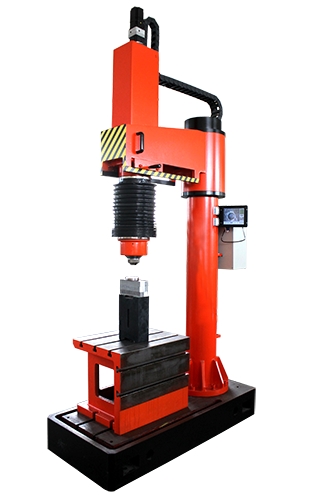

搖臂式大型洛氏硬度計 TXYB-150型
產品概述
搖臂式洛氏硬度計是根據測試大型超重零件的需要設計的，可以安裝在車間現場，用于測試經過熱處理及精加工的成品或接近成品的大型零件。
儀器采用洛氏硬度試驗原理，測試精度符合相應的標準GB/T230.2。
儀器提供可靠的量值傳遞關系，提供省級計量單位的檢定證書。
儀器操作簡單，使用方便，測量準確，可靠性高。
儀器的功能、配置及尺寸可根據用戶需要定制。
儀器特點
|
|
● 閉環控制 | 儀器采用電子自動加荷，試驗力閉環控制方式工作，硬度測量頭可以獨立完成試驗力的施加、保持及卸除動作，試驗力的微小偏差都會被力傳感器測出，電腦再控制伺服電機調整這一偏差，使試驗力地保持在規定數值。 |
|
|
● 自動檢測 | 利用激光束選定測試點后，按測試鍵即可自動完成全部測試動作。 |
|
|
● 自動校正 | 操作者可以隨時對硬度值的偏差進行校正。 |
|
|
● 參數設定 | 操作者可利用觸摸屏對測量參數進行預先設置。 |
|
|
● 激光瞄準 | 硬度測量頭內設有激光十字瞄準裝置，可方便的確定硬度測試點。 |
|
|
● 合格評定 | 儀器具有上下限設置功能，測試值超限自動報警。 |
|
|
● 搖臂轉動 | 儀器搖臂可旋轉180°，方便測試操作。 |
主要技術參數
|
|
執行標準： |
GB/T 230.2《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》 JJG112《金屬洛氏硬度計檢定規程》 |
|
|
試驗力： | 10 kgf、150 kgf |
|
|
壓頭： | 120°金剛石圓錐 |
|
|
測試范圍： | 20～65 HRC |
|
|
測量分辨率： | 0.1 HRC |
|
|
示值誤差： | 符合GB/T 230.2、JJG150 |
|
|
示值重復性： | 符合GB/T 230.2、JJG150 |
|
|
工件高度范圍： |
250mm～750mm(使用測量臺) 750mm～1250mm(不使用測量臺) |
|
|
測量臺尺寸： | 620mm×500mm×500mm |
|
|
喉深范圍： | 300mm～600mm |
|
|
底臺尺寸 | 500mm×700mm×200mm（長×寬×高） |
|
|
外形尺寸 | 1500mm×700mm×3000mm（長×寬×高） |
|
|
搖臂擺動范圍： | 180° |
|
|
使用溫度 | 5～45℃ |
|
|
電源 | 220V，50～60Hz |
|
|
凈重 | 2400 kg |
