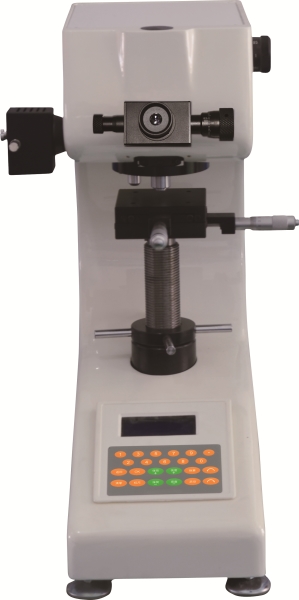

自動轉塔型顯微硬度計（HV-1000Z）
自動轉塔型顯微硬度計（HV-1000Z）
自動轉塔型顯微硬度計是光機電一體化的高新技術產品，該硬度計造型新穎,具有良好的可靠性、可操作性和重復性，是測試顯微硬度的理想產品。該機采用C語言編制程序，高倍率光學測量系統和光學雙通道結構，光電、光偶傳感等新技術。通過按鍵操作，在按鍵上能輸入測量壓痕的長度、在LCD屏幕上能顯示硬度值、換算標尺、試驗力、試驗力保持時間和測量次數等。
主要功能和特點：
1、光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
2、工業顯示屏上可直觀顯示硬度值，換算硬度，試驗方法，試驗力，保荷時間，測量次數，試驗過程直觀明了；
3、鑄鋁殼體一次成型，結構穩定不變形，純白汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
4、我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
5、HV-1000Z機型可實現：觀察—測試—測量的位置切換由自動轉塔完成
主要用途和適用范圍：
1、鋼鐵，有色金屬，金屬箔，硬質合金，金屬薄板，微觀組織
2、滲碳，滲氮和脫碳層，表面硬化層，電鍍層，涂層
3、 玻璃，晶片，陶瓷材料
技術參數：
|
參數名稱 |
參數數據 |
|
顯微硬度標尺 |
HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1 |
|
顯示 |
保持時間（秒），硬度值 |
|
試驗力（gf） |
10，25，50，100，200，300，500，1000 |
|
加載控制 |
自動（加載/保持/卸載） |
|
試驗力保持時間(s) |
5～60 |
|
試驗力選擇 |
外置式選力旋鈕，試驗力自動顯示在LCD屏上 |
|
物鏡放大倍數 |
10×，40× |
|
光通道 |
雙光通道（目鏡及CCD攝象通道） |
|
光學系統 |
1、手動測微目鏡； 2、總放大倍數(μm)：100×（觀察）, 400×（測量）； 3、測量范圍(μm)： 200； 4、分辨率(μm)： 0.25 |
|
硬度測量范圍 |
(5-3000)HV |
|
XY試臺 |
尺寸(mm):100×100 行程范圍(mm):25×25 讀數(mm):0.01 |
|
試件高度(mm) |
85 |
|
試件寬度(mm) |
120 (從壓頭中心線至機壁距離） |
|
數據輸出 |
預留內置微型打印機接口，（RS232串行接口），可選配安裝 |
|
電源電壓 |
AC220V/50HZ |
|
重量(kg) |
35 |
|
外型尺寸 |
(540×200×530)mm |
標準配置
|
1.主機（顯微維氏壓頭一只，10X、40X物鏡各一只）； |
2.試臺、砝碼、顯微鏡附件箱； |
|
3.砝碼 6只 |
4.砝碼桿 1個 |
|
5.十字工作臺 1個 |
6.薄片夾持臺 1個 |
|
7.平口夾持臺 1個 |
8.細絲夾持臺 1個 |
|
9.水平儀 1個 |
10.螺絲批 2把 |
|
11.水平調節螺釘 4只 |
12.外接電源線 1根 |
|
13.10×數字式測微目鏡 1只 |
14.顯微維氏硬度塊 2塊（HV1、HV0.2各一塊） |
|
15.保險絲（1 A） 2個 |
16.產品合格證 1份 |
|
17.產品使用說明書 1份 |
18.防塵罩 1只 |
備注：可選配側搖升降系統，使升降系統更加穩定準確。
可選配硬度計測量軟件，消除人為誤差，電腦操作，效率高，精度更加準確。
