國際橡膠硬度計-多樣品激光定位 Micro IRHD

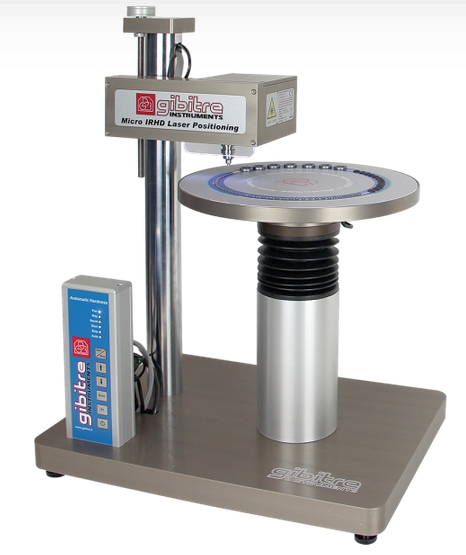

Micro IRHD 硬度計-多樣品激光定位
Micro IRHD 硬度計配置激光對中定位裝置，可轉動樣品支架，自動測量多個樣品。
Micro IRHD 硬度計配置激光對中定位裝置和電機控制樣品支架盤，可自動轉動樣品。
樣品支架盤可自動轉動，并且通過激光定位裝置來進行測試點定位，再自動進行micro-irhd硬度測量。
多個樣品的定位和硬度測量操作都是全自動進行，不需要人工干預即可全自動完成。
Micro IRHD硬度計遵循ISO 48,ASTM 1415, DIN 53519 -1/2標準。
該硬度計在進行micro-irhd硬度測量時，可完全消除人為對O型圈定位的影響。
特別適用于產品檢驗，質量控制測試，可大量自動檢測樣品測試。
模具合格性檢查。
加工能力分析
不容易對中的特殊工件。
O型圈或者小件樣品，厚度范圍在1到20mm之間。
測試標準樣品時，則可不使用激光定位。
執行測試時，只需將樣品放在樣品支架上。
裝置樣品
按開始鍵
當樣品盤轉完后，即所有樣品已測試完
測試報告可以保存，并打印出來
對于非標準形狀樣品的Micro irhd硬度測試，使用軟件操作，使用“Scan”功能，即可自動記錄下激光掃描工件外形的讀值記錄，并確認硬度測試點的位置。
當需要重新測試時，每個產品的測試設置都可以自動重復使用。
不同產品的測試
樣品支架盤分為四個區域
根據需要，可以把同類型的樣品放軒成所有區域里，或者把不同類別的樣品放在不同區域。
開始測試時，需要在輸入不同區域的產品信息，每個測試結果和產品信息會被保存和打印出來
校準，該硬度計提供ACCERDIA校準證書，該證明由Gibitre ISO-1702-Accredeted 實驗室出具。
Micro-irhd測量單元，由傳感器控制加載力，傳感器技術被廣泛應用在金屬硬度計領域，提供力值精度，提高力值的重復性。
激光對中裝置和樣品定位系統
激光傳感器使用2級，0.001讀值精度。
樣品定位盤的精度0.005mm
高精度的測量和樣品定位裝置，保證了測試結果的重復性，即使是不規則小工件，也能得到測試結果。
|
遵循標準 |
ISO 48; ASTM D 1415; DIN 53 519 |
|
硬度標尺 |
IRHD-M (micro) |
|
精度 |
0.1 irhd point |
|
控制 |
Gibitre-Hardness控制 |
|
測試過程 |
全自動測試 |
|
測試結果 |
? IRHD Hardness ? Thickness of the sample ? Angle |
|
數據分析 |
平均值，標準方差，小值，值，Cp，圖表，CPK，高斯分布。 |
|
圖表 |
橡膠老化曲線（硬度曲線）時間 線性對數圖 |
|
誤差 |
測試結果比較，設置產品誤差上下限 |
|
數據存儲 |
測試結果數據可保存 |
|
激光裝置 |
2級激光傳感器，精度：0.002mm |
|
樣品厚度 |
1到20mm |
|
電腦 |
不低于以下配置：主板：Intel Core I3 2 GB RAM Compatible 操作系統: 7 |
|
校準 |
電子校準報告，可追溯至ACCREDIA（可選） |
|
軟件語言 |
意大利語，英語，法語，西班牙語，德語，葡萄牙語，俄語，中文，日語，土耳其語，波蘭語 |
|
電源 |
220 VAC ±10%,50 Hz ±3, 4 A,單相, 40 W |
|
尺寸 |
(W x D x H) 470 |
|
重量 |
37 Kg |
