Datapaq CoilPaq爐涂裝系統
Datapaq CoilPaq爐涂裝系統
該的系統解決方案的設計可滿足標準測繪系統無法實現的特殊過程要求，主要應用包括：
? 卷材涂料生產線爐
? 拉幅機爐內的布料加工
? 滾塑爐測繪
? 三片罐小門爐固化
? 鋁瓶/管整體拼接爐固化
? 物理氣相沉積
DataPaq® CoilPaq系統用于表面涂裝生產線，當卷材進入高溫爐時，可監測遍布卷材上各點的溫度曲線。CoilPaq的設計使得您可以將該裝置安裝至正在移動的卷材而無需停止生產線。當按下開始按鈕，或達到用戶定義的時間或溫度觸發點即開始的溫度記錄，采樣間隔為0.05秒。結束運行后，數據被下載至功能強大的Datapaq Insight? 軟件。快速且準確的固化周期分析，幾秒內即可實現完整的數據文件。
系統特性
? 6個測量點 (3個空氣熱電偶，3個表面熱電偶)
? 經驗證，適用于運行速度為183m (600ft)/分鐘的卷材涂料生產線
? 采樣間隔，0.05 秒至10 分鐘
? 數據記錄器準確度，±0.5oC (±0.9oF)
? 各種尺寸的支撐臂，適用于所有跨度的卷材
? 適用于鋁和剛
? 進入高溫爐時自動開始 (溫度觸發)
? 輕薄小巧
? 易于抓握的握柄
? 卷材邊緣導軌(選件)

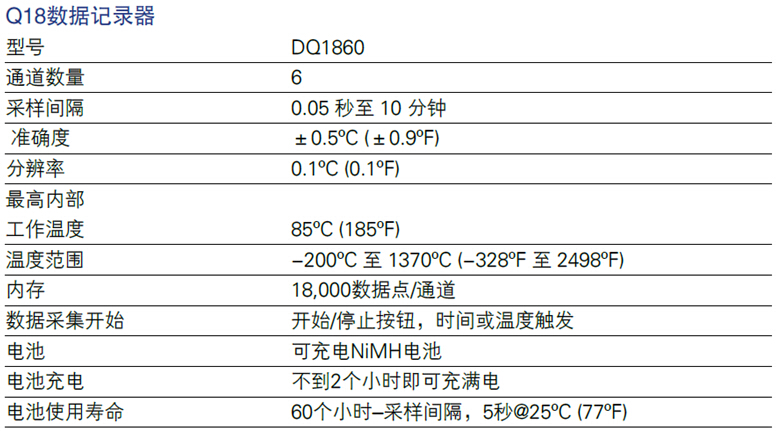

技術指標：
軟件特性
Datapaq Insight軟件是功能強大的軟件包，可迅速將原始數據轉換為有用信息。通
過詳細的固化周期分析，可在幾秒鐘內生成完整的文檔化記錄。
? 易于使用的向導驅動
? DatapaqValue、參考和公差曲線、SPC和Bakechart分析
? 溫度/峰值溫度顯示超過預確定的溫度門限和達到溫度所用的時間
? 當過程超過公差時發出警報
? 將數據導入和導出至電子表格以供將來分析
? 記錄器重新校準通知
隔熱箱CL0061
? 加熱持續時間：10分鐘@200oC (400oF), 8.5分鐘@300oC (575oF)
? 系統重量，包括標準支撐臂 = 1.8kg (4lbs)
? 總寬度，含標準支撐臂 = 967mm (38.1 in)

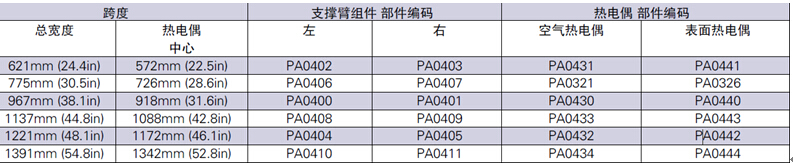

其它支撐臂尺寸德詳細信息見下文：
